AI輔助AOI偏振影像檢測技術發展

隨著電子製造與精密加工領域需求增加，傳統人工檢測方式面臨效率與準確度限制。AI輔助自動光學檢測（AOI）結合偏振光相機技術，可有效提升表面瑕疵識別能力，降低人力成本並提升生產良率。本技術逐漸成為智慧製造的重要解決方案，應用潛力廣泛。

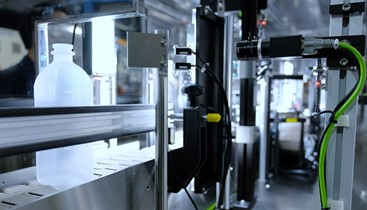

圖1：AOI逐漸成為智慧製造的重要解決方案

圖片來源：IDS偏振相機（Sony Polarsens技術）

https://pixoel.com.tw/products_12.html

【技術發展背景】

AOI技術最初在半導體與PCB製造中廣泛應用，利用偏振光相機捕捉高解析度影像以檢測產品缺陷。然而，傳統AOI系統對強反光表面與複雜幾何結構的缺陷辨識效果有限，導致誤檢與漏檢率偏高。為解決此問題，偏振光相機透過控制光線偏振方向，可有效抑制表面反射，提高瑕疵對比度。此外，AI影像分析技術的崛起，使得大規模數據處理與瑕疵分類成為可能。現今的AI-AOI系統通常結合深度學習模型，對偏振光相機捕獲的多角度影像進行特徵抽取與判斷，顯著降低人為干擾與誤判率。這種多技術融合趨勢，不僅提升檢測效率，也促進製程標準化與品質穩定性。

【技術介紹】

AI輔助AOI偏振影像檢測主要包括三個核心模組：偏振光相機影像捕捉、光線偏振控制及AI判斷模型。偏振光相機可快速拍攝高解析度產品表面影像，並有效減少反光干擾；AI模型則對影像進行瑕疵特徵分析與分類，如刮痕、凹痕或異物。整合後的系統可在流水線上即時完成檢測與分揀，顯著提高產線良率與自動化水平。

【未來展望】

未來AI-AOI偏振影像檢測技術將進一步結合3D影像與多模態感測器，實現更精細的立體表面檢測。此外，透過聯網與雲端資料分析，可形成智慧化品質管理系統，實時監控並優化製程參數，推動工業4.0及綠色製程技術的全面升級。
