1.2 兆元 PCB 產業迎碳考驗！台灣電子供應鏈如何走向循環經濟之路？

台灣是全球印刷電路板（PCB）的主要供應地，2024年產值約新台幣1.2兆元，年成長率8.1%。在永續發展成為國際趨勢的背景下，台灣作為電子產業重鎮，PCB的碳足跡備受矚目。透過採用可回收材料，有助於降低碳足跡，推動台灣電子產業邁向永續發展。

PCB碳足跡的構成與重要性

PCB碳足跡是指其在整個生命週期中所產生的溫室氣體總量，通常以二氧化碳當量計算。範疇涵蓋原料開採（如銅與環氧樹脂）、製造過程（如蝕刻與焊接）、運輸、使用，到廢棄處理。其中，製造階段因高能耗而成為主要排放來源，而若廢棄處理不當，鉛與溴化阻燃劑等有害物質可能造成環境污染。

PCB碳足跡的重要性在於其對氣候變遷與電子廢棄物的影響。根據聯合國報告，2019年全球電子廢棄物總量達5,360萬噸，預計2030年將增至7,500萬噸，但回收率僅17.4%。這導致大量有害物質如鉛、汞與塑膠污染物進入環境，進而影響生態環境中的土壤、水源與空氣品質。台灣於2024年產生約20萬噸電子廢棄物，雖然經處理後的資源回收再利用率達約85%，但仍凸顯加速循環經濟發展與推動先進回收技術的迫切需求。

生命週期評估（Life Cycle Assessment, LCA）

生命週期評估是一種系統性工具，用於分析PCB全生命週期的環境影響，其評估涵蓋五大階段：原料取得、製造、分銷、使用與末端管理。各階段皆具備減碳潛力：
一、原料取得：銅礦開採與環氧樹脂生產耗能高，改用回收金屬可有效減排。
二、製造：高能耗流程如層壓與蝕刻為主要排放源，轉用再生能源可顯著降低碳足跡。
三、分銷：台灣PCB外銷全球，透過智慧物流、縮短供應鏈距離降低運輸階段的排放。
四、使用：高效能設計可降低產品使用階段的能源消耗，以延長產品壽命並減少汰換頻率，間接降低資源與能源消耗。
五、末端管理：建構完善的回收系統可避免毒物滲漏並回收資源。

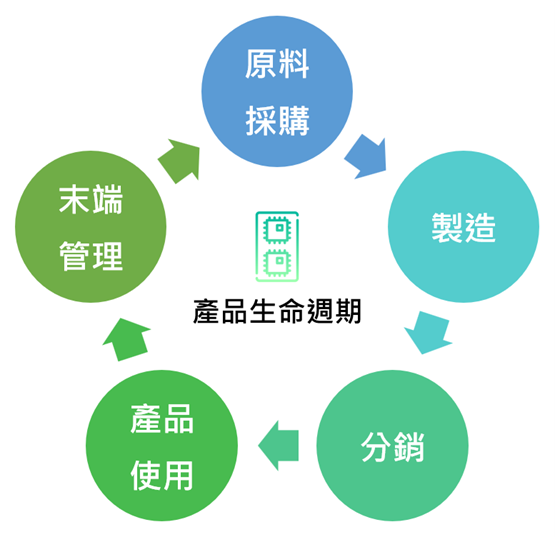

圖1： 產品生命週期
圖片來源：本文作者整理自製，2025

生命週期評估（LCA）可協助辨識 PCB 在生命週期中的高影響環節。例如，透過減少電路層數或優化銅用量，即能有效降低資源消耗與碳排放。隨著國際客戶對碳足跡揭露與減量的要求日益嚴格，PCB製造商亦逐步導入 LCA，以回應歐盟 CBAM（歐盟碳邊境調整機制）及永續供應鏈規範。此趨勢顯示，LCA不僅是減碳工具，更是台灣 PCB 產業邁向國際永續標準的關鍵策略。

可回收材料在PCB中的應用

依據市場分析，全球綠色電子製造市場規模將自2024年的153億美元，快速成長至2029年的460億美元，年複合成長率高達22.5%。在此趨勢下，PCB製造正加速邁向循環經濟模式。隨著材料科學的突破，高性能且可回收的PCB將成為可能，再結合數位工具如模擬與優化軟體，能在設計階段即降低資源消耗與環境負荷。此外，跨產業合作與政策支持的深化，將進一步加速低碳解決方案的普及與落地。未來，持續推動技術創新與政策協同，能確保電子產業在競爭力與減碳目標之間取得平衡。

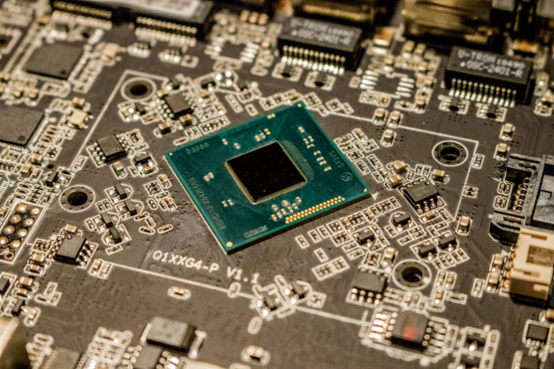

封面圖片來源：https://www.pexels.com/zh-tw/
